SOBRE O PRODUTO:

-------------------------------------------------------------------------

>>> ACOMPANHA PILHAS AA <<<

-------------------------------------------------------------------------

INTRODUÇÃO DO RECEPTOR

I. Descrição da função do produto

1. Fonte de alimentação de duas baterias, após aumento de tensão HX4004 para a fonte de alimentação do chip do transmissor Bluetooth.

2. O sinal MIC entra na modulação do chip transmissor Bluetooth e é transmitido.

II. Dispositivo principal

1. O produto usa OP7326 como chip principal. O chip está em conformidade com o padrão V5.3+BR+EDR e suporta estéreo A2DP

2. O componente de potência é 7133

Apresentação do Microfone:

1. Cabeça da tela

2. exibição de função

3. ligar/desligar

4. compartimento da bateria

5. Pilhas AA

III. Desempenho do produto

Distância de transmissão sem fio 50 metros

Potência de transmissão: 6DB

A linha usa cristal de quartzo para bloquear a frequência e a frequência é estável

Frequência operacional: 2402-2480MHz

Modulação: GFSK/4DQPSK

Tipo de antena: antena PCB

Taxa de transmissão: 1/2/3 Mbit/s

Ganho da antena (pico): 1,3dBi

----------------------------------------------------------------------------------------------------

INTRODUÇÃO AO RECEPTOR

I. Breve descrição das funções do produto

1. DC12V entra e recebe 5 V através do regulador de voltagem 78L05 para fornecer energia a dois chips receptores Bluetooth.

2. O sinal do microfone de mão recebido pelos dois chips de conexão Bluetooth é demodulado pelo chip e combinado para emitir o sinal analógico.

II. Dispositivo principal:

O produto usa OP7326 como chip principal. O chip está em conformidade com o padrão V5.3+BR+EDR e suporta estéreo A2DP

1. Antena receptora de sinal

2. Janela de correspondência de frequência IR

3. PARA CIMA

4. PARA BAIXO

5. Tela de exibição multifuncional

6. LIGADO/DESLIGADO

III. Desempenho do produto

Distância de transmissão sem fio 50 metros

Sensibilidade de recepção: -92 DBM

SNR: >85DB

Saída analógica: 700mVrms

Distorção de áudio: < 0,05% 700mVrms

A linha usa cristal de quartzo para bloquear a frequência e a frequência é estável

Frequência de operação: 2402-2480MHz

Modulação: GFSKR/4DQPSK

Tipo de antena: antena PCB

Taxa de transmissão: 1/2/3 Mbps

Ganho da antena (pico): 1,3 dBi

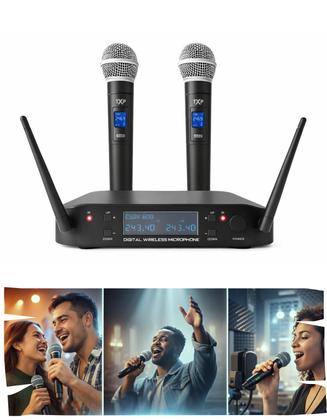

O QUE VEM NA EMBALAGEM:

02x Borrachas de Silicone;

02x Microfones sem fio;

01x Fonte Bivolt;

01x Cabo P10;

01x Receptor.
