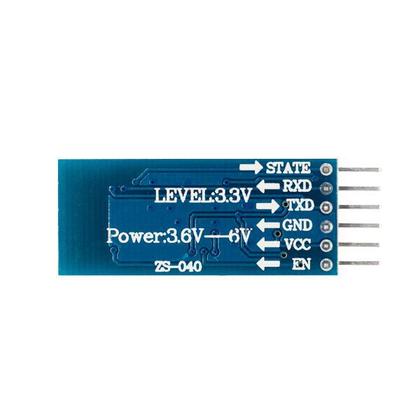

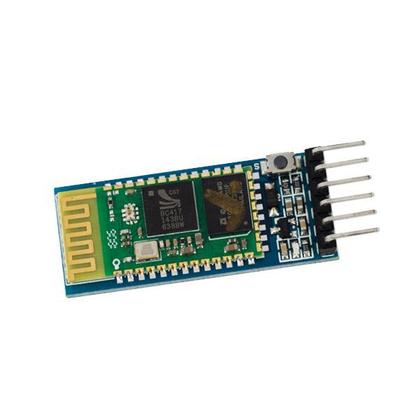

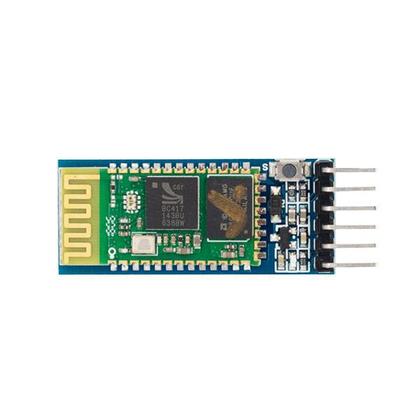

O Módulo Bluetooth HC-05 oferece uma forma fácil e barata de comunicação com o projeto Arduino. Diferente do Modelo HC-06, o Módulo Bluetooth HC-05 suporta tanto o modo mestre como escravo, além de ter uma fácil configuração. Em sua placa existe um regulador de tensão e você poderá alimentar com 3.3 a 5V, bem como um LED que indica se o módulo está pareado com outro dispositivo. Possui alcance de até 10m.

Especificações:

– Protocolo Bluetooth: v2.0+EDR
– Firmware: Linvor 1.8
– Frequência: 2,4GHz Banda ISM
– Modulação: GFSK
– Emissão de energia: <=4dBm, Classe 2
– Sensibilidade: <=84dBm com 0,1% BER
– Velocidade Assíncrono: 2,1Mbps(Max)/160Kbps
– Velocidade Síncrono: 1Mbps/1Mbps
– Segurança: Autentificação e Encriptação
– Perfil: Porta Serial Bluetooth
– Suporta modo Escravo (Slave) e Mestre (Master)
– CSR chip: Bluetooth v2.0
– Banda de Onda: 2,4Hhz-2,8Ghz, Banda ISM
– Tensão: 3,3v (2,7-4.2v)
– Corrente: Pareado 35mA; Conectado 8mA
– Temperatura: -40 ~ +105°C
– Alcance: 10m
– Baud Rate: 4800;9600;19200;38400;57600;115200;230400;460800;921600;1382400
– Dimensões: 26,9 x 13 x 2,2mm
– Peso: 9,6g

Pareando:

Antes de comunicar com o módulo, você precisará pareá-lo com o dispositivo que deseja conectar. Isto vai variar dependendo do Sistema Operacional que estará usando mas em termos gerais:

1 – Habilite o Bluetooth do seu dispositivo
2 – Procure por outros dispositivos Bluetooth
3 – Procure por um dispositivo chamado ‘linvor’ e pareie com ele
4 – O código é ‘1234’
