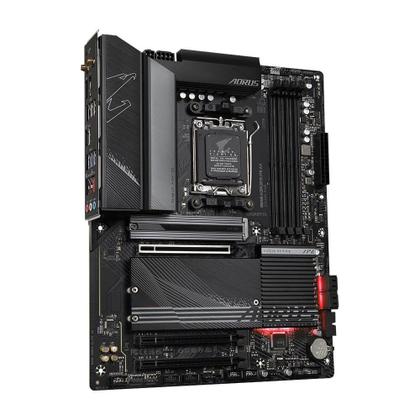

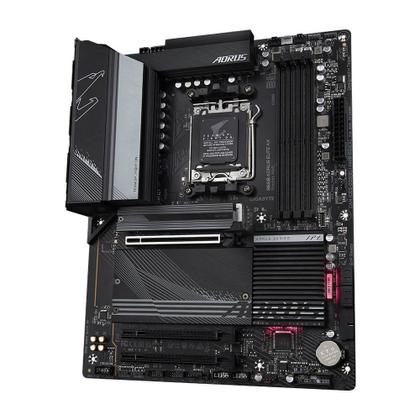

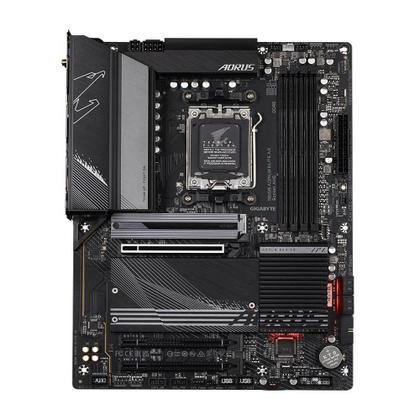

Placa Mãe Gigabyte B650 Aorus Elite AX WiFi AM5 DDR5 ATX

Chipset

AMD B650

Formato

ATX

CPU

AMD Socket AM5, suporte para: Processadores AMD Ryzen Série 7000

(Consulte a "Lista de suporte de CPU" para obter mais informações)

Memória

Suporte para módulos de memória DDR5 6666(OC) / 6600(OC) / 6400(OC) / 6200(OC) / 6000(OC) / 5600(OC) / 5200 / 4800 / 4400 MT/s

4 x soquetes DIMM DDR5 que suportam até 128 GB (capacidade de DIMM único de 32 GB) de memória do sistema

Arquitetura de memória de canal duplo

Suporte para módulos de memória DIMM 1Rx8/2Rx8/1Rx16 sem buffer não ECC

Suporte para AMD EXtended Profiles for Overclocking (AMD EXPO) e módulo de memória Extreme Memory Profile (XMP)

(Consulte "Lista de suporte de memória" para obter mais informações)

Gráficos Onboard

Processador gráfico integrado

1 x DisplayPort, suportando uma resolução máxima de 3840x2160@144 Hz

* Suporte para a versão DisplayPort 1.4 e HDR.

1 x porta HDMI, suportando uma resolução máxima de 4096x2160@60 Hz

* Suporte para versão HDMI 2.1 e HDCP 2.3.

** Suporta portas nativas compatíveis com HDMI 2.1 TMDS.

(As especificações gráficas podem variar dependendo do suporte da CPU)

Áudio

CODEC de áudio Realtek

Áudio de alta definição

2/4/5.1/7.1 canais

* Você pode alterar a funcionalidade de um conector de áudio usando o software de áudio. Para configurar o áudio de 7.1 canais, acesse o software de áudio para configurações de áudio.

Rede

Chip de LAN Realtek 2,5 GbE (2,5 Gbps/1 Gbps/100 Mbps)

WiFi

Wi-Fi 6E

WIFI a, b, g, n, ac, ax, com suporte para bandas de frequência de portadora de 2,4/5/6 GHz

BLUETOOTH 5.2

Suporte para padrão sem fio 11ax 160MHz e taxa de dados de até 2,4 Gbps

Intel Wi-Fi 6E AX210 (para PCB rev. 1.1)

WIFI a, b, g, n, ac, ax, com suporte para bandas de frequência de portadora de 2,4/5/6 GHz

BLUETOOTH 5.3

Suporte para padrão sem fio 11ax 160MHz e taxa de dados de até 2,4 Gbps

(A taxa de dados real pode variar dependendo do ambiente e do equipamento.)

Slots de Expansão

CPU

1 x slot PCI Express x16, compatível com PCIe 4.0 e rodando em x16 (PCIEX16)

Para um desempenho ideal, se apenas uma placa gráfica PCI Express for instalada, certifique-se de instalá-la no slot PCIEX16.

Chipset

2 x slots PCI Express x16, suportando PCIe 3.0 e rodando em x1 (PCIEX1_1/2)

Armazenamento

CPU

1 x conector M.2 (soquete 3, chave M, tipo 25110/2280 PCIe 5.0* suporte a SSD x4/x2) (M2A_CPU)

* O suporte real pode variar de acordo com a CPU.

1 x conector M.2 (soquete 3, chave M, tipo 25110/2280 suporte a SSD PCIe 4.0 x4/x2) (M2B_CPU)

Chipset

1 x conector M.2 (soquete 3, chave M, tipo 25110/2280 suporte a SSD PCIe 4.0 x4/x2) (M2C_SB)

4 x conectores SATA 6Gb/s

Suporte para RAID 0, RAID 1 e RAID 10 para dispositivos de armazenamento SSD NVMe Suporte para

RAID 0, RAID 1 e RAID 10 para dispositivos de armazenamento SATA

USB

CPU

1 x porta USB Type-C no painel traseiro, com suporte a USB 3.2 Gen 2

2 x portas USB 3.2 Gen 2 Tipo A (vermelhas) no painel traseiro

CPU + Hub USB 2.0

4 x portas USB 2.0/1.1 no painel traseiro

Chipset

1 x porta USB Type-C com suporte a USB 3.2 Gen 2x2, disponível através do conector USB interno

3 x portas USB 3.2 Gen 1 (1 porta no painel traseiro, 2 portas disponíveis através do conector USB interno)

4 x portas USB 2.0/1.1 disponíveis através dos conectores USB internos

Chipset + USB 3.2 Gen 1 Hub

4 x portas USB 3.2 Gen 1 no painel traseiro

Conectores Internos I/O

1 x conector de alimentação principal ATX de 24 pinos

1 x conector de alimentação ATX 12V de 8 pinos

1 x conector de alimentação ATX 12V de 4 pinos

1 x cabeçalho do ventilador da CPU

1 x cabeçalho do ventilador da CPU de refrigeração a água

3 x cabeçalhos de ventilador do sistema

1 x ventilador do sistema / cabeçalho da bomba de resfriamento de água

2 x cabeçalhos de fita de LED endereçáveis

2 x cabeçalhos de tiras de LED RGB

1 x faixa de LED do cooler da CPU/cabeçalho da faixa de LED RGB

3 x M.2 Soquete 3 conectores

4 x conectores SATA 6Gb/s

1 x cabeçalho do painel frontal

1 x cabeçalho de áudio do painel frontal

1 x conector USB Type-C , com suporte a USB 3.2 Gen 2x2

1 x conector USB 3.2 Gen 1

2 x conectores USB 2.0/1.1

1 x cabeçalho Trusted Platform Module (apenas para o módulo GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0)

1 x botão de reset

1 x jumper de reinicialização

1 x jumper CMOS claro

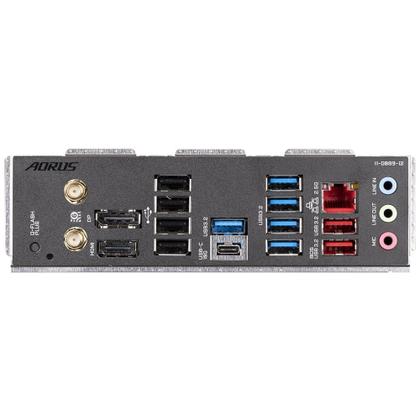

Conectores Painel Traseiro

1 x botão Q-Flash Plus

2 x conectores de antena SMA (2T2R)

1 x DisplayPort

1 x porta HDMI

1 x porta USB Type-C , com suporte a USB 3.2 Gen 2

2 x portas USB 3.2 Gen 2 Tipo A (vermelho)

5 x portas USB 3.2 Gen 1

4 x portas USB 2.0/1.1

1 x porta RJ-45

3 x tomadas de áudio

Controlador de E/S

Chip controlador de E/S iTE
