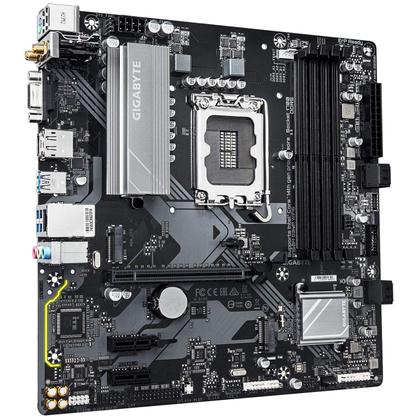

Placa Mãe Gigabyte B760M D3HP WIFI6, Intel LGA1700, DDR5, HDMI, WI-FI 6, Bluetooth 5.3, Micro ATX - 9MB76M3PW-00-G10

DESCRIÇÃO GERAL:

A placa-mãe Gigabyte B760M D3HP WIFI6 é uma solução Micro ATX para montar PCs modernos com socket Intel LGA1700, compatível com processadores Intel Core de 12a, 13a e 14a geração, além de Pentium Gold e Celeron. Com suporte a memória DDR5 em dual channel (até 192 GB), conectividade sem fio Wi-Fi 6 e Bluetooth 5.3, e saídas de vídeo incluindo HDMI, DisplayPort e D-Sub, a placa-mãe Gigabyte B760M D3HP WIFI6 entrega uma base equilibrada para upgrades, PCs compactos e configurações gamer com armazenamento rápido via M.2 PCIe 4.0.

CARACTERÍSTICAS:

MARCA: GIGABYTE
MODELO: B760M D3HP WIFI6
P/N: 9MB76M3PW-00-G10

ESPECIFICAÇÕES:


CPU:
Soquete: LGA1700
Compatibilidade: processadores Intel Core 14a, 13a e 12a geração, Pentium Gold e Celeron
Observação: consultar a lista de suporte de CPU no site da GIGABYTE para compatibilidade atualizada
Cache L3: varia conforme a CPU

CHIPSET:
Intel B760 Express Chipset

MEMÓRIA:
Tipo: DDR5
Processadores Intel Core i9/i7 14a e 13a geração: suporte a DDR5 5600/5200/4800/4400 MT/s
Processadores Intel Core i5/i3 13a geração e Intel Core 12a geração, Pentium Gold e Celeron: suporte a DDR5 4800/4400 MT/s
Slots: 4 x DDR5 DIMM
Capacidade máxima: até 192 GB (até 48 GB por DIMM)
Arquitetura: Dual Channel
ECC: suporte a ECC Un-buffered DIMM 1Rx8/2Rx8 (opera em modo não-ECC)
Não-ECC: suporte a Un-buffered DIMM 1Rx8/2Rx8/1Rx16
Perfis: suporte a XMP
Observação: CPU e configuração de memória podem afetar tipos suportados, velocidade e quantidade de módulos (consultar “Memory Support List” no site da GIGABYTE)

GRÁFICOS ONBOARD:
Gráficos integrados: suporte a Intel HD Graphics (via CPU)
1 x D-Sub: até 1920 x 1200 @ 60 Hz
1 x HDMI: até 4096 x 2160 @ 60 Hz
Suporte: HDMI 2.1 e HDCP 2.3
Observação: suporte a portas HDMI 2.1 TMDS compatíveis (nativas)
1 x DisplayPort: até 4096 x 2304 @ 60 Hz
Suporte: DisplayPort 1.2 e HDCP 2.3
Multi-display: suporte a até 3 telas simultâneas
Observação: especificações gráficas podem variar conforme a CPU

ÁUDIO:
Codec: Realtek Audio CODEC
Padrão: High Definition Audio
Canais: 2/4/5.1/7.1
Observação: para 7.1, é necessário configurar no software de áudio; as funções dos conectores podem ser alteradas via software
S/PDIF Out: suportado

REDE (LAN):
Chip: Realtek GbE LAN
Velocidades: 1 Gbps / 100 Mbps / 10 Mbps

CONECTIVIDADE SEM FIO:
Módulo: Realtek Wi-Fi 6 RTL8851BE
Padrões: a/b/g/n/ac/ax
Frequência: 2.4 GHz / 5 GHz
Bluetooth: 5.3
Wireless: suporte ao padrão 11ax 80MHz
Observação: taxa real pode variar conforme ambiente e equipamentos

SLOTS DE EXPANSÃO:
CPU:
1 x PCI Express x16 (PCIe 4.0, opera em x16)
Observação: o slot PCIEX16 suporta somente placa de vídeo ou SSD NVMe
Chipset:
2 x PCI Express x1 (PCIe 3.0, opera em x1)

ARMAZENAMENTO:
CPU:
1 x M.2 (Socket 3, M key, 2280; suporte a SSD PCIe 4.0 x4/x2) (M2A_CPU)
Chipset:
1 x M.2 (Socket 3, M key, 2280; suporte a SSD PCIe 4.0 x4/x2) (M2P_SB)
4 x SATA 6Gb/s
RAID (SATA): 0 / 1 / 5 / 10

USB:
Chipset:
1 x USB Type-C com USB 3.2 Gen 1 (via conector interno)
5 x USB 3.2 Gen 1 (3 traseiras + 2 via conector interno)
2 x USB 2.0/1.1 (traseiras)
Chipset + Hub USB 2.0:
4 x USB 2.0/1.1 (via conectores internos)

CONECTORES INTERNOS (I/O):
1 x conector ATX 24 pinos
1 x conector ATX 12V 8 pinos
1 x header de fan da CPU
3 x headers de fan do sistema
1 x header para fita LED endereçável
1 x header para fita LED RGB
2 x conectores M.2 Socket 3
4 x conectores SATA 6Gb/s
1 x header do painel frontal
1 x header de áudio frontal
1 x header USB Type-C (USB 3.2 Gen 1)
1 x header USB 3.2 Gen 1
2 x headers USB 2.0/1.1
1 x header TPM (somente para módulos GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0/GC-TPM2.0 SPI V2)
1 x header de porta serial
1 x header de porta paralela
1 x header S/PDIF Out
1 x botão Q-Flash Plus
1 x jumper de reset
1 x jumper Clear CMOS

CONECTORES DO PAINEL TRASEIRO:
2 x USB 2.0/1.1
1 x PS/2 (teclado/mouse)
2 x conectores SMA para antena (1T1R)
1 x D-Sub
1 x DisplayPort
1 x HDMI
3 x USB 3.2 Gen 1
1 x RJ-45
3 x conectores de áudio
Observação: suporte real pode variar conforme a CPU

CONTROLADOR I/O:
Chip controlador: iTE I/O Controller

MONITORAMENTO H/W:
Detecção de voltagem
Detecção de temperatura
Detecção de velocidade das ventoinhas
Detecção de fluxo do water cooler
Alerta de falha de ventoinha
Controle de velocidade de ventoinha
Observação: suporte ao controle de velocidade depende da ventoinha instalada

BIOS:
1 x flash 128 Mbit
AMI UEFI BIOS (licenciado)
PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

CARACTERÍSTICAS EXCLUSIVAS:
Suporte ao GIGABYTE Control Center (GCC)
Observação: aplicativos e funções no GCC podem variar conforme o modelo e as especificações da placa-mãe
Suporte a Q-Flash
Suporte a Q-Flash Plus

PACOTE DE SOFTWARE:
Software de gerenciamento de largura de banda LAN

SISTEMA OPERACIONAL:
Suporte a Windows 11 64-bit
Suporte a Windows 10 64-bit

FORMATO:
Micro ATX
Dimensões: 24,4 cm x 24,4 cm

RECURSOS ADICIONAIS:
Conectividade integrada para setups sem cabos, combinando Wi-Fi 6 e Bluetooth 5.3 para redes estáveis e periféricos sem fio.
Base pronta para upgrades com DDR5 e suporte a XMP, facilitando ajustes de desempenho conforme a memória instalada.
Armazenamento moderno com dois slots M.2 PCIe 4.0 e quatro portas SATA, permitindo combinar SSDs NVMe e unidades SATA conforme a necessidade.
Recursos de manutenção e recuperação com Q-Flash e Q-Flash Plus, auxiliando em atualizações de BIOS de forma prática.

APLICAÇÕES:
Ideal para montar PC compacto Micro ATX com DDR5 para uso doméstico, trabalho e estudos
Recomendado para PC gamer com placa de vídeo dedicada (slot PCIe x16)
Ótimo para estações de produtividade e multitarefa com armazenamento NVMe M.2 e múltiplos periféricos USB
Indicado para setups com conectividade sem fio (Wi-Fi 6) e periféricos via Bluetooth 5.3
Adequado para PCs de escritório e upgrades em plataforma Intel LGA1700

INFORMAÇÕES ADICIONAIS:
As saídas de vídeo (HDMI/DisplayPort/D-Sub) dependem do suporte de gráficos integrados do processador instalado; para uso com placa de vídeo dedicada, utilize o slot PCIe x16.
A compatibilidade de CPUs e módulos de memória pode variar conforme revisões e atualizações; recomenda-se conferir as listas de suporte (CPU e memória) no site da GIGABYTE ao planejar o upgrade.
O formato Micro ATX favorece gabinetes compactos, mantendo boa conectividade e opções de expansão para uma montagem equilibrada.

CONTEÚDO DA EMBALAGEM:
Placa-mãe Gigabyte B760M D3HP WIFI6 - Micro ATX
