Rele termico jrs2 45z 10~16a para contator cjx1 32a cjx1 38a similar siemens 3ua55 para 3tf44 3tf45 - JNG

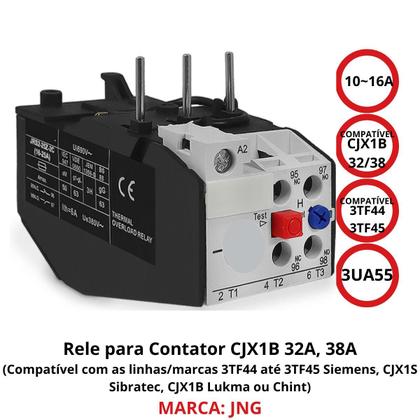

RELE TERMICO P/ CJX1/JX1 JRS2-45/Z 10~16A

• PARA LINHA CJX1 / JX1 32/38A OU SIEMENS 3TF44/3TF45
• SIMILAR LINHA 3UA55 SIEMENS
•


APLICAÇÃO

Os Relés de Sobrecarga JRS2 JNG , conhecidos popularmente como Relés Térmicos são utilizados para incorporação aos contatores CJX2-F e são destinados a proteção contra sobrecorrentes de motores CA com Tensão Nominal até 380Vca /60Hz e Corrente nominal até 630A. Em conformidade com a Norma IEC 60947-4-1.

OBSERVAÇÕES: Conforme a norma do produto (IEC 60947-4-1) se dois pólos tiverem sobrecarga de 15% e o terceiro pólo zero, o relé de sobrecarga deve atuar em até 2 horas. Portanto, para uma proteção efetiva do equipamento deve-se instalar produtos que atuam de forma efetiva no desligamento desta falta de fase em poucos segundos (tais como relés de falta de fase específicos para o uso). Para proteções contra curto-circuitos deve-se utilizar fusíveis ou disjuntores.
