RELE TERMICO JRS212,5Z 2,5~4,0A P/ CONTATORES JX1 / CJX1 09A 12A 16A semelhante 3UA50 PARA 3TF40 ATE 42 - JNG

RELE TERMICO JRS212,5Z 2,5~4,0A P/ CONTATORES JX1 / CJX1 09A 12A 16A

• semelhante LINHA SIEMENS 3UA50
• SERVE PARA USO NOS CONTATORES 3TF40 3TF41 3TF42 E 3TF43

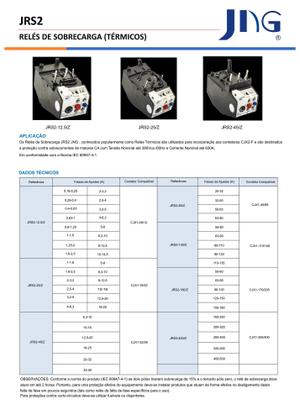

APLICAÇÃO

Os Relés de Sobrecarga JRS2 JNG , conhecidos popularmente como Relés Térmicos são utilizados para incorporação aos contatores CJX2-F e são destinados a proteção contra sobrecorrentes de motores CA com Tensão Nominal até 380Vca /60Hz e Corrente nominal até 630A. Em conformidade com a Norma IEC 60947-4-1.

OBSERVAÇÕES: Conforme a norma do produto (IEC 60947-4-1) se dois pólos tiverem sobrecarga de 15% e o terceiro pólo zero, o relé de sobrecarga deve atuar em até 2 horas. Portanto, para uma proteção efetiva do equipamento deve-se instalar produtos que atuam de forma efetiva no desligamento desta falta de fase em poucos segundos (tais como relés de falta de fase específicos para o uso). Para proteções contra curto-circuitos deve-se utilizar fusíveis ou disjuntores.
